Topologias de red
Topología de bus en las redes de computadoras:
En la topología de bus todos los nodos (computadoras) están conectados a un circuito común (bus).
La información que se envía de una computadora a otra viaja directamente o indirectamente, si existe un controlador que enruta los datos al destino correcto. La información viaja por el cable en ambos sentidos a una velocidad aproximada de 10/100 Mbps y tiene en sus dos extremos una resistencia (terminador).
Se pueden conectar una gran cantidad de computadores al bus, si un computador falla, la comunicación se mantiene, no sucede lo mismo si el bus es el que falla. El tipo de cableado que se usa puede ser coaxial, par trenzado o fibra óptica
TOPOLOGIA EN (ESTRELLA Y ESTRELLA EXTENDIDA)
Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste.
Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.
Ventajas
Tiene los medios para prevenir problemas.
Si una PC se desconecta o se rompe el cable solo queda fuera de la red esa PC.
• Fácil de agregar, reconfigurar arquitectura PC.
• Fácil de prevenir daños o conflictos.
• Permite que todos los nodos se comuniquen entre sí de manera conveniente.
• El mantenimiento resulta mas económico y fácil que la topología bus
Desventajas
• Si el nodo central falla, toda la red se desconecta.
• Es costosa, ya que requiere más cable que las topologías bus o anillo.
• El cable viaja por separado del hub a cada computadora
TOPOLOGIA EN ESTRELLA EXTENDIDA
Esta topologia es igual a la topologia en estrella solo que a diferencia de la topologia en estrella en esta cada nodo puede ser el nodo principal de las demas maquinas.
Red en anillo
Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

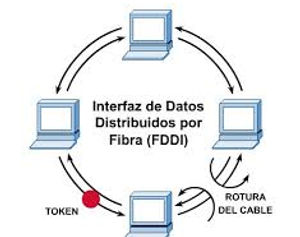

En un anillo doble (Token Ring), dos anillos permiten que los datos se envíen en ambas direcciones (Token passing). Esta configuración crea redundancia (tolerancia a fallos). Evita las colisiones.
Topología de doble anillo: consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre si.
Características de Red de anillo y doble anillo.
*El cable forma un bucle cerrado formando un anillo.
*Todos los ordenadores que forman parte de la red se conectan a ese anillo.
*Habitualmente las redes en anillo utilizan como método de acceso al medio el modelo "paso de testigo".
Topologia de malla
La topologia en malla es una topologia en la cada nodo o computadora esta conectado a las demas computadoras. De esta forma es mas facil llevar los mensajes de una computadora a otra computadora por diferentes caminos.
Si la red malla esta correctamente conectada de forma completa, no puede existir de ninguna manera algun tipo de interrupción en la comuicacion. Además cada sevidor tiene sus propias conexiones con todos los demas sevidores que se encuentran el la red.
Tipos de malla
Esta toplogía conecta todos los dispositivos o nodos, entre sí con fines de redundancia y tolerancia a los fallos.
Se utilizan en la WAN para interconectar las LAN, y en la redes que tiene una misión crítica, como las que utilizan los gobiernos.
Existen dos tipos de topología en malla:
-

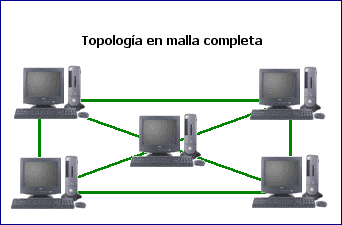

Malla completa: Esta topología esta reservada normalmente para las redes backbone. Resulta caras de instalar porque cada nodo está interconectado en la red. Este topología proporciona gran redundancia ya que el tráfico puede redireccionarse fácilmente si un nodo fallase.
-
-
Malla parcial: Esta topología interconecta los nodos principales de la red. Se utiliza normalmente para conectar con redes de malla completa. Es más barata pero proporciona menos redundancia que una red en malla completa
